フォルクスワーゲンTDI車で、
といった症状が出た場合、7速湿式DSG「DQ500」のメカトロニクス不良が疑われます。
これまで、この症状が出た場合はメカトロニクスASSY交換になることが多く、修理費用も高額になりがちでした。
しかし、故障内容によってはメカトロを丸ごと交換せず、内部のプレッシャーセンサーだけを交換して修理できるケースがあります。
今回は、実際に入庫したティグアンTDIを例に、DQ500メカトロ内部の故障箇所と修理方法について解説します。
この記事はこちらのYouTubeの記事版です。
👉高額なメカトロ交換を回避！7速湿式DSG圧力センサー修理
各分野のまとめページに飛べます
TDI車で増えているDQ500のトランスミッションエラー
今回入庫したのはフォルクスワーゲン・ティグアンTDI。
走行中にトランスミッションエラーが表示され、2・4・6速とバックしか入らないという症状が発生しました。
7速湿式DSGのDQ500は、TDIモデルを中心に比較的多く搭載されているミッションです。
最近ナイルでも、
「7速湿式DSGでトランスミッションエラーが出た」
「特定のギアしか入らなくなった」
というお問い合わせが増えています。
以前はメカトロASSY交換が基本だった
DQ500でメカトロ不良が発生した場合、以前はメカトロニクスASSY交換が基本的な修理方法でした。
しかし新品メカトロは高価です。
そこでナイルでは、これまでも中古メカトロを用意し、元の車両データをクローン化して使用することで、修理費用を抑える方法を行ってきました。
さらに現在では、故障コードの内容によっては、メカトロ内部の一部部品だけを交換して修理できるようになっています。
今回の車両も、その方法で修理できたケースです。
DQ500メカトロの構造
DQ500のメカトロニクスは、大きく分けると、
- TCU・電子制御部分
- 油圧を制御するバルブボディ部分
で構成されています。

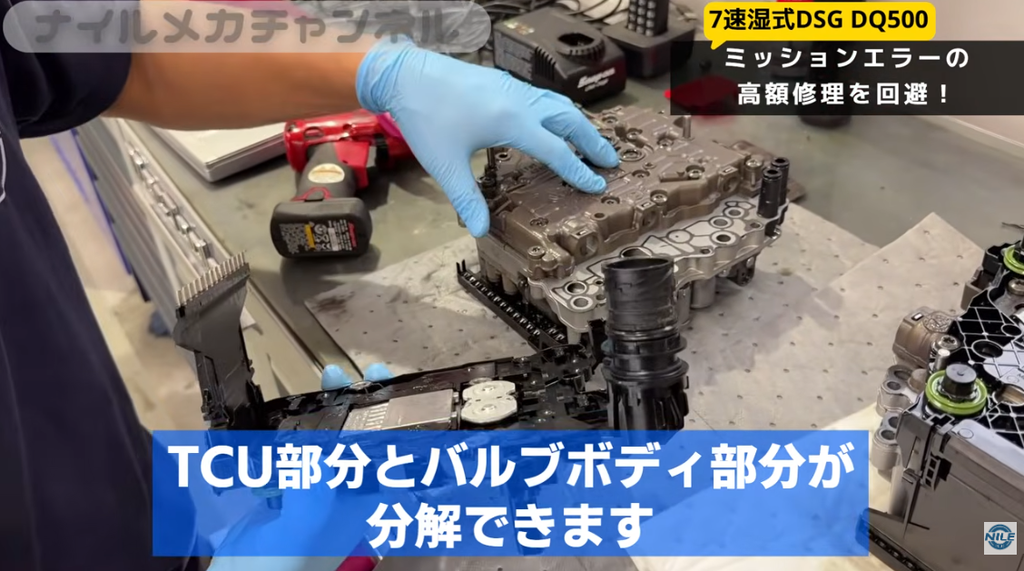

メカトロを分解すると、TCU側とバルブボディ側を分離できます。
今回の故障原因は、TCU側に組み込まれているプレッシャーセンサーでした。

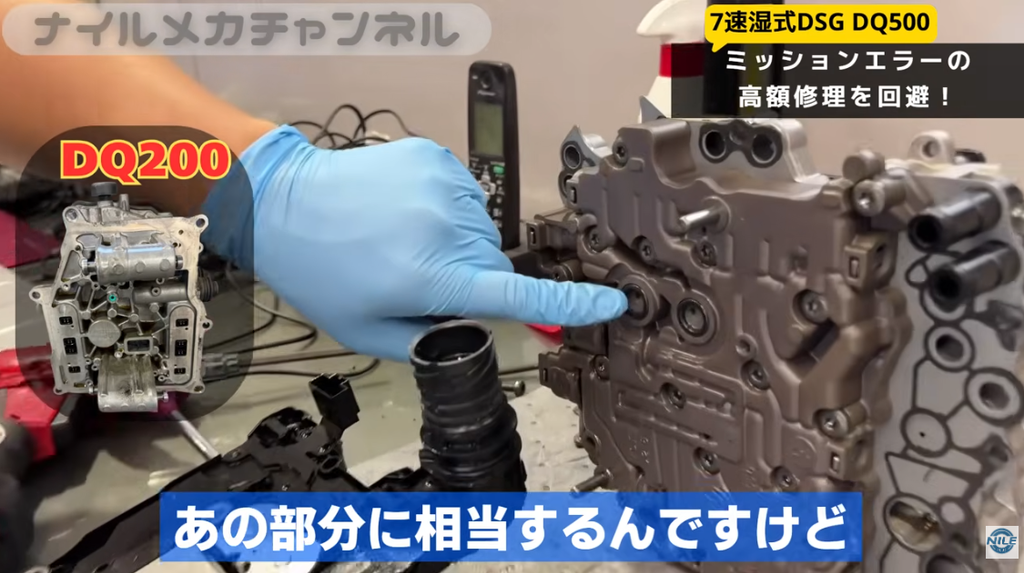

原因は小さなプレッシャーセンサー

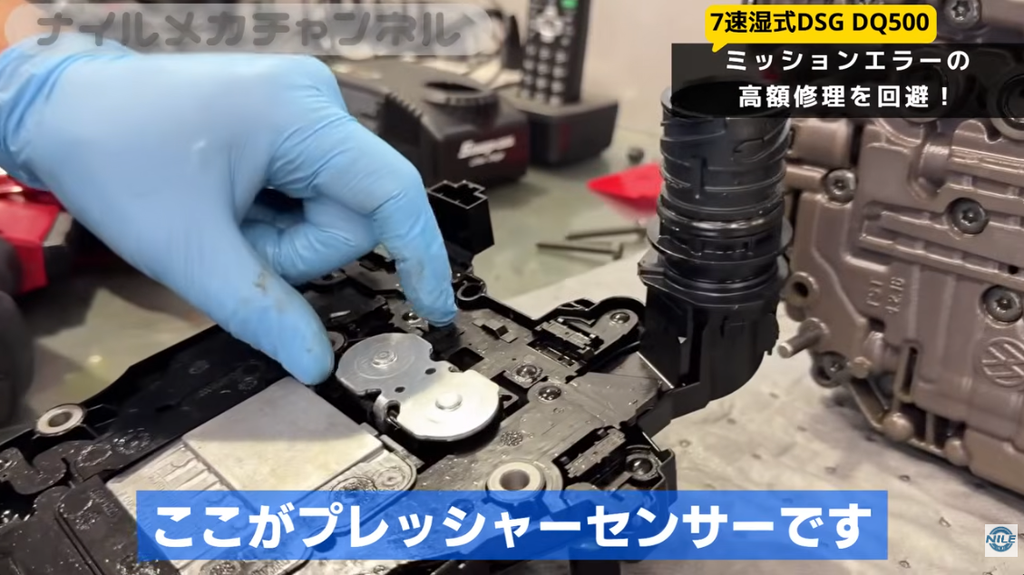

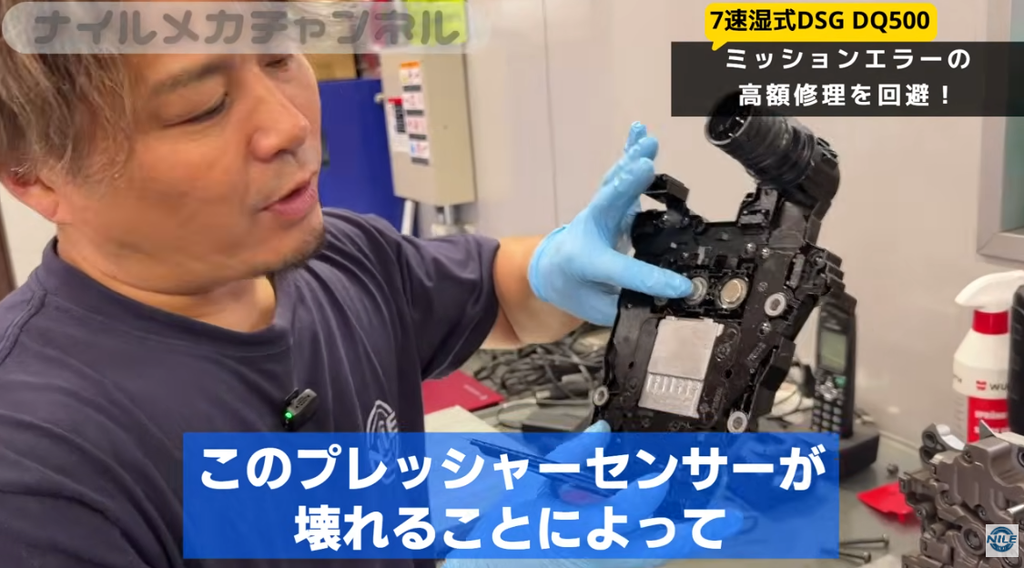

TCU側のカバーを外すと、内部にボタン電池のような形をした部品が2個あります。
これがプレッシャーセンサーです。

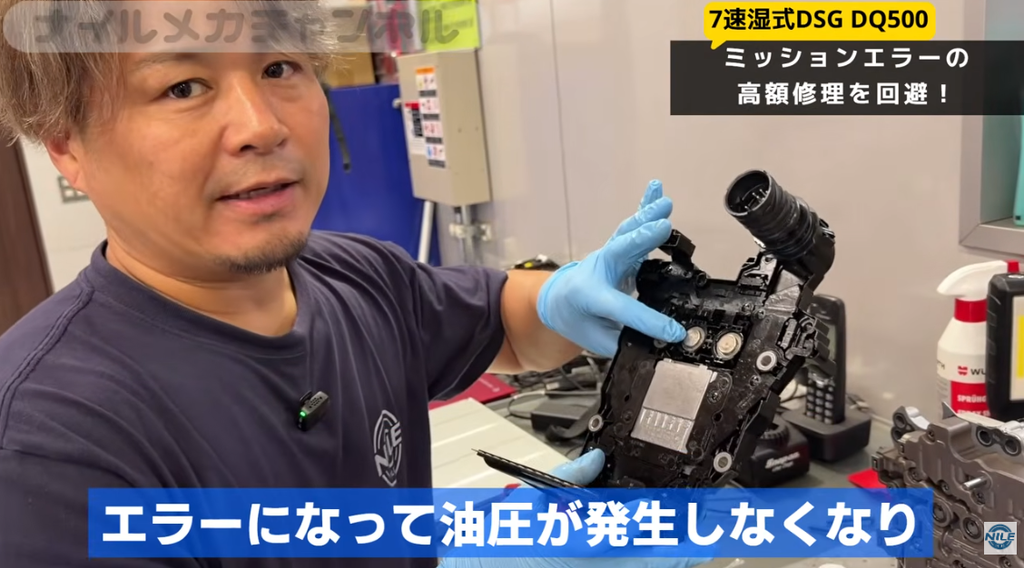

このセンサーは、メカトロ内部の油圧状態を監視しています。
ここが故障すると、
- 油圧信号が正常に読み取れなくなる
- メカトロが異常と判断する
- 油圧制御が停止する
- シフトフォークやクラッチを正常に制御できなくなる
- 一部ギアが入らなくなる
という流れでトランスミッションエラーが発生します。
つまり、あれだけ深刻に見える症状でも、原因がこの小さなセンサーだけというケースがあります。

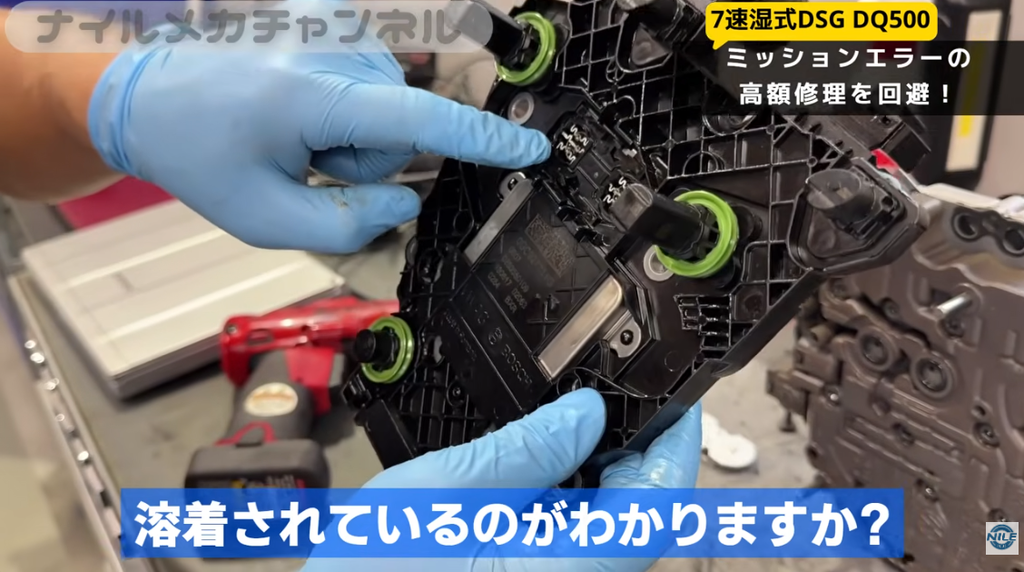

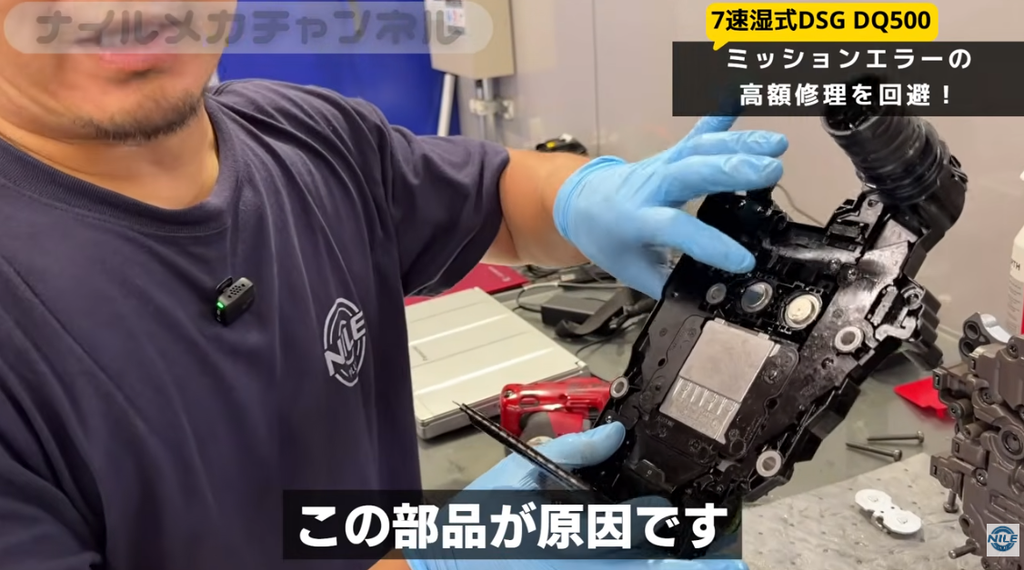

プレッシャーセンサーは基板に溶着されている
DQ500のプレッシャーセンサーは、簡単にカプラーで抜き差しできる構造ではありません。
裏側から確認すると、センサーはTCU内部に溶着されています。
修理では、

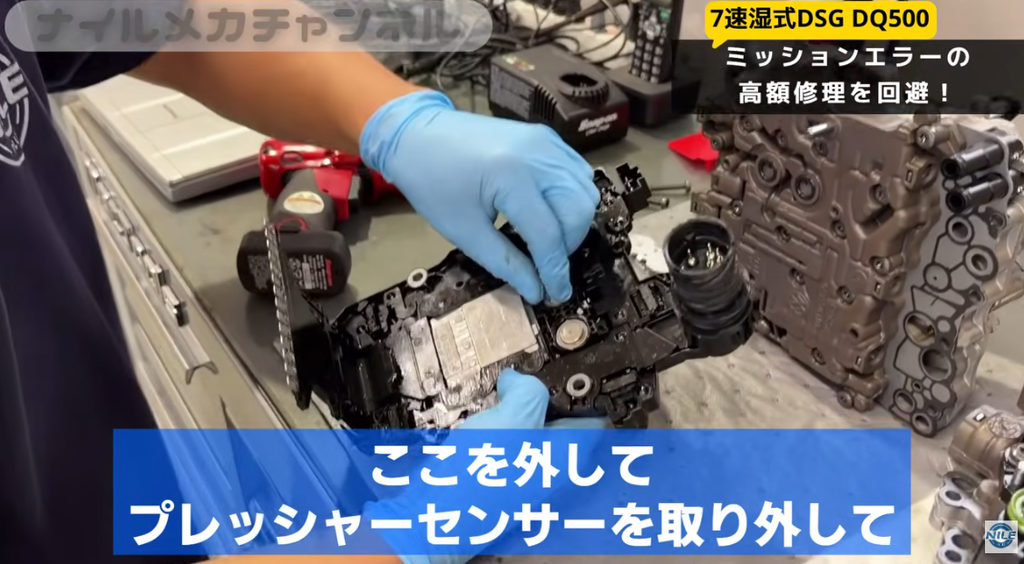

- 故障したプレッシャーセンサーを取り外す
- 新しいセンサーへ交換する
- TCUを組み戻す
- メカトロを車両へ再装着する
- 基本調整・作動確認を行う
という作業を行います。
内部基板を扱う作業になるため、通常の部品交換とは異なり、専門的な作業が必要です。

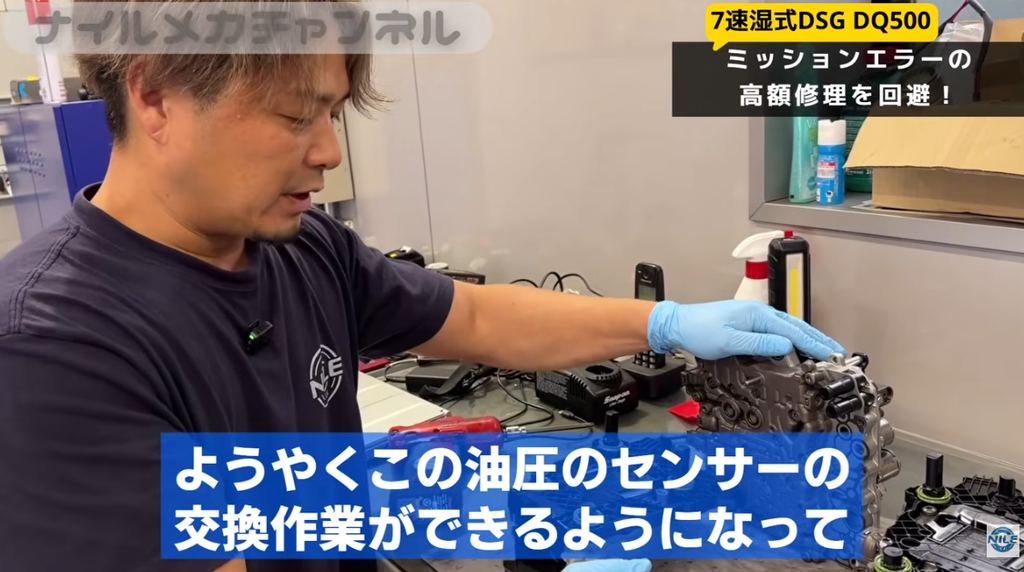

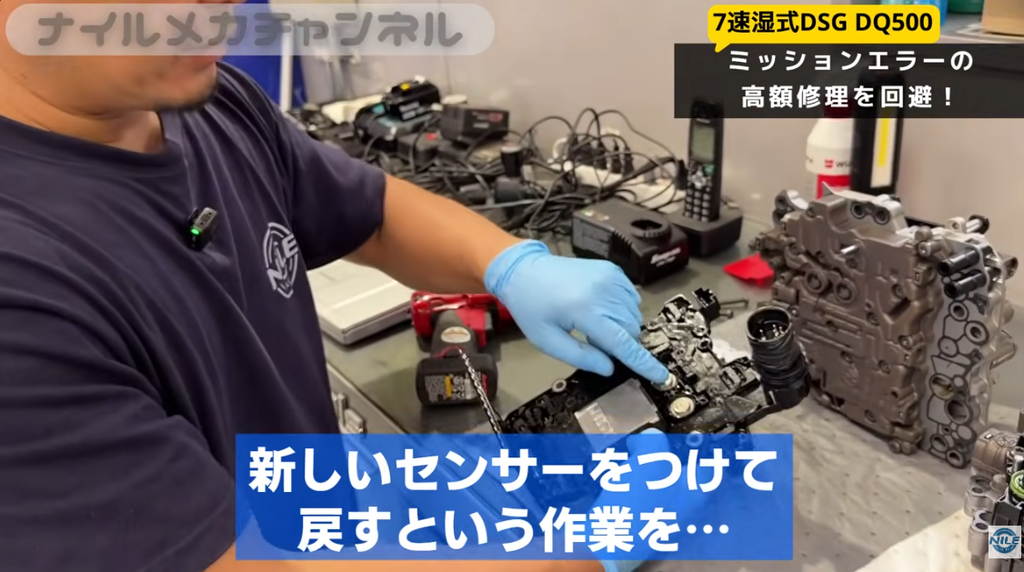

メカトロ交換からセンサー交換へ
以前はナイルでも、この症状が出た場合はメカトロ交換で対応していました。
しかし現在は、プレッシャーセンサーを交換する修理が可能になっています。
これにより、故障内容がプレッシャーセンサーに限定されている場合は、
メカトロASSY交換と比べて、修理費用を約半分以下に抑えられるケースがあります。
高額なメカトロを丸ごと交換する必要がなくなり、使える部品はそのまま再使用できます。
すべてのDQ500故障がセンサーで直るわけではない
重要なのは、DQ500のトランスミッションエラーすべてが、プレッシャーセンサー交換で直るわけではないという点です。
同じような症状でも、故障原因としては、
- プレッシャーセンサー
- TCU本体
- バルブボディ
- ソレノイド
- 油圧系統
- クラッチ
- ミッション内部
などが考えられます。
そのため、最初に診断機で故障コードを確認し、症状とデータを照らし合わせて原因を特定する必要があります。
「2・4・6速とRしか入らない」という症状だけで、無条件にセンサー交換をするわけではありません。
センサー修理ができない場合はメカトロクローンという選択肢も
診断の結果、プレッシャーセンサーだけでは修理できない場合でも、ナイルでは別の修理方法があります。
状態の良い中古メカトロを用意し、元のメカトロに入っているTCUデータを移植するクローン修理です。
これにより、
というメリットがあります。
ただし、中古メカトロは常に在庫があるわけではありません。
車種や品番によっては、部品を探す必要があります。
DQ500で注意したい症状
7速湿式DSG DQ500搭載車で、次のような症状がある場合は早めの診断をおすすめします。
- トランスミッションエラーが表示される
- 2・4・6速しか入らない
- 1・3・5・7速が使えない
- Rには入るがD側の一部ギアに入らない
- シフトインジケーターが点滅する
- 一度エンジンを切ると症状が戻る
- 症状が出たり消えたりする
- 急に走行不能になる
エラーが一時的に消えても、内部の不具合が直ったわけではありません。
完全に走行不能になる前に、故障コードを確認しておくことが重要です。
DQ500は「メカトロ丸ごと交換」だけではない
VW修理では、以前はASSY交換が当たり前だった部品でも、現在は内部部品単位で修理できるケースが増えています。
今回のプレッシャーセンサー修理もその一つです。
故障した部分だけを交換できれば、
というメリットがあります。
ただし、内部修理ができるかどうかは故障内容次第です。
「メカトロ交換と言われたから、その方法しかない」と決めつけず、修理方法の選択肢を確認してみる価値があります。
対象になりやすい車種
DQ500は、VW・Audiの比較的トルクの大きいモデルに使用されています。
特に、
- ティグアンTDI
- TDI搭載VW各車
- 一部の4MOTIONモデル
- Audiの一部車種
などで採用されています。
ただし、同じ車種でも年式・エンジン・駆動方式によってDSG型式が異なります。
お問い合わせ時には、車検証情報や故障コードがあると診断がスムーズです。
👉 公式LINEから
「氏名・車種・年式・症状」を送っていただくと
スムーズにご案内できます。
まとめ
今回のティグアンTDIでは、
走行中にトランスミッションエラーが発生し、2・4・6速とRしか入らないという症状が出ていました。
原因は、DQ500メカトロ内部のプレッシャーセンサーでした。
このセンサーが故障すると、油圧制御に異常が発生し、シフトを正常に制御できなくなります。
従来であればメカトロASSY交換になるケースでしたが、現在ナイルではプレッシャーセンサー単体の修理が可能になり、故障内容によっては修理費用を大幅に抑えられるようになりました。
また、センサー修理で対応できない場合でも、中古メカトロのクローン修理という選択肢があります。
DQ500でトランスミッションエラーが出た場合は、メカトロを丸ごと交換する前に一度ご相談ください。
