こんにちは、ナイルメカチャンネルです。
今回は、7速乾式DSG（DQ200）のメカトロニクス脱着について、実車（3Cパサート）を使って
- 取り外し
- TCU移植
- 再組付け
- 油圧充填
まで、完全手順で解説します。
この記事はこちらのYouTubeの記事版です。
👉【全工程実演】7速乾式DSGメカトロ交換の手順
目次
先に結論（重要）
この作業で一番重要なのは👇
「ピストン位置」と「フォーク中立位置」です。
👉 ここがズレると
になります。
対象ミッション
- 7速乾式DSG
- 型式：DQ200
VWではかなり多く採用されているミッションです。
よくあるトラブル
DQ200の代表的な不具合👇
- メカトロ故障（変速不能）
- 警告灯点灯
- 発進不能
- ジャダー・ギクシャク
👉 多くはメカトロ内部の油圧・制御トラブルです。
必要工具（重要）
この作業は工具が命です👇

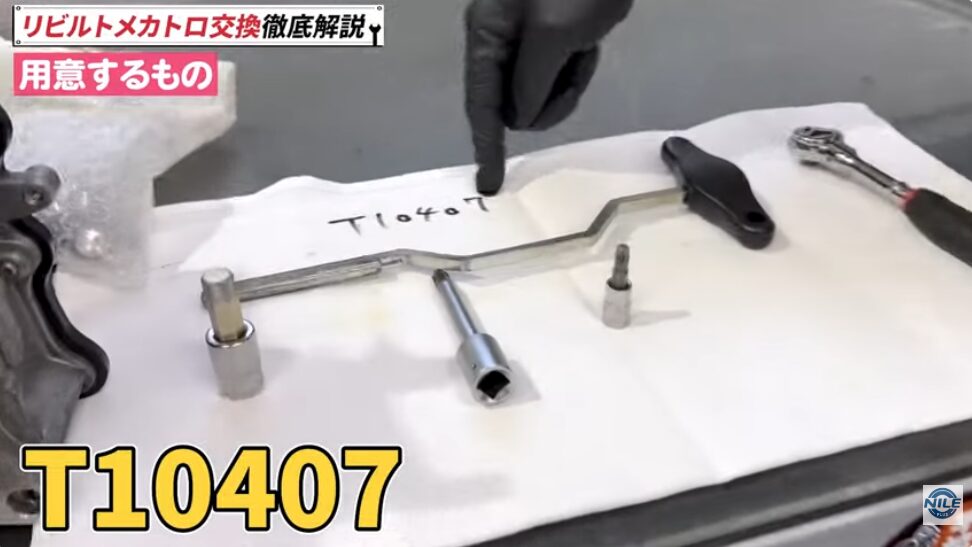

- T10407（ピストン位置ジグ）
- 250mm位置合わせジグ
- Torx（T25 / T30 / T40）
- 16mmソケット
- 薄型レンチ
👉 特に250mmジグがないと組付け不可レベルです。
作業の流れ

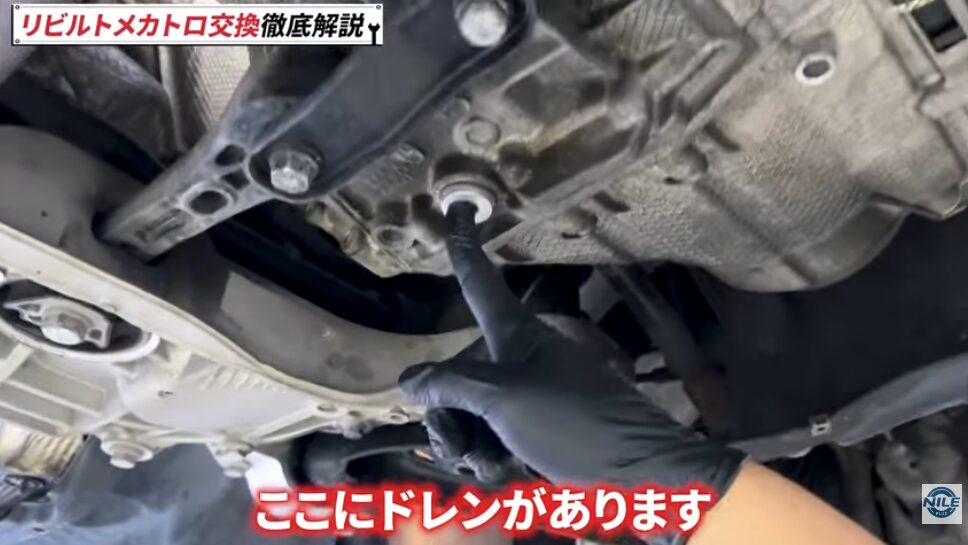

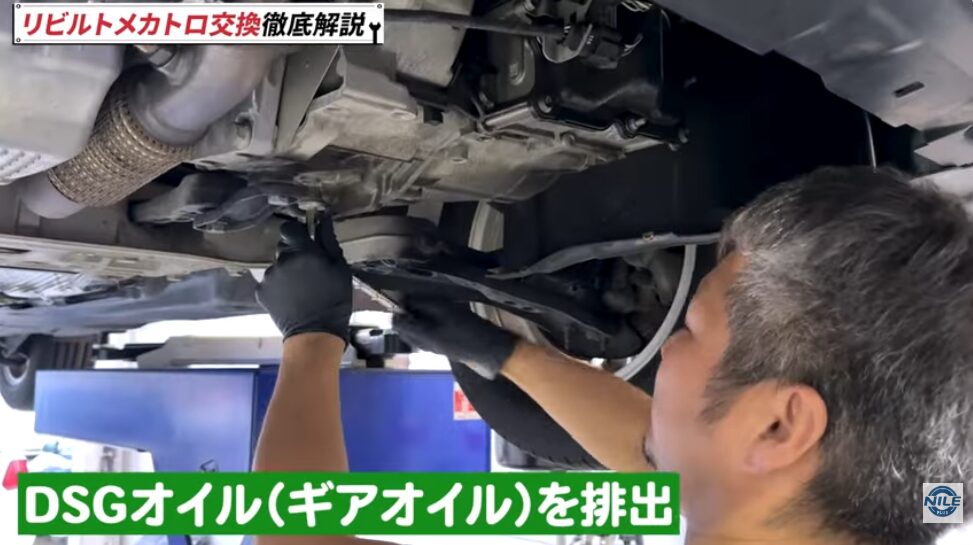

① DSGオイル排出
まずはオイルを抜きます。
👉 規定量を把握しておくこと

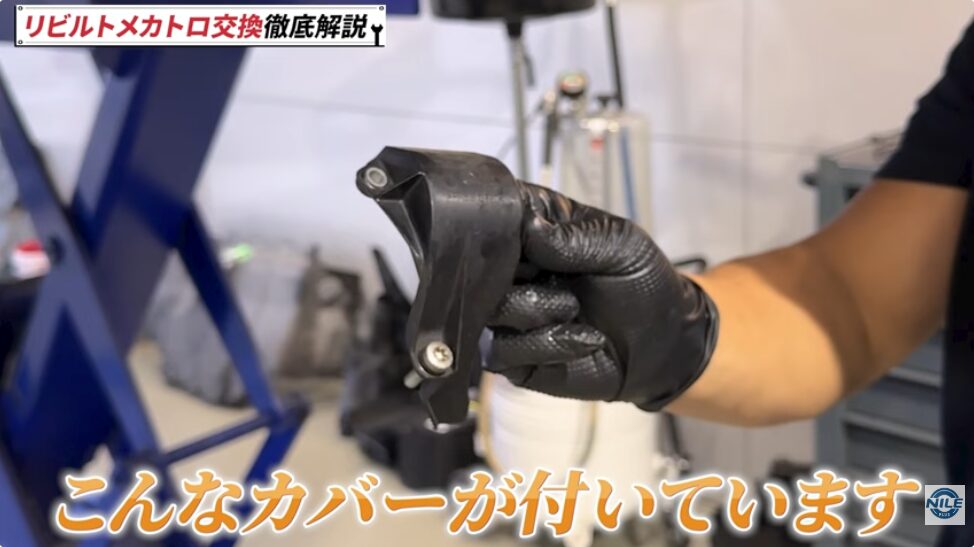

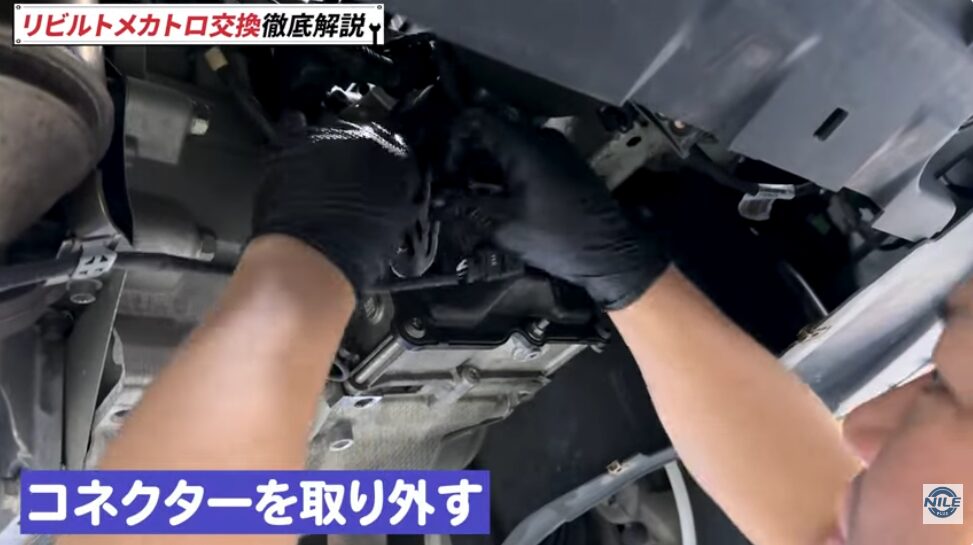

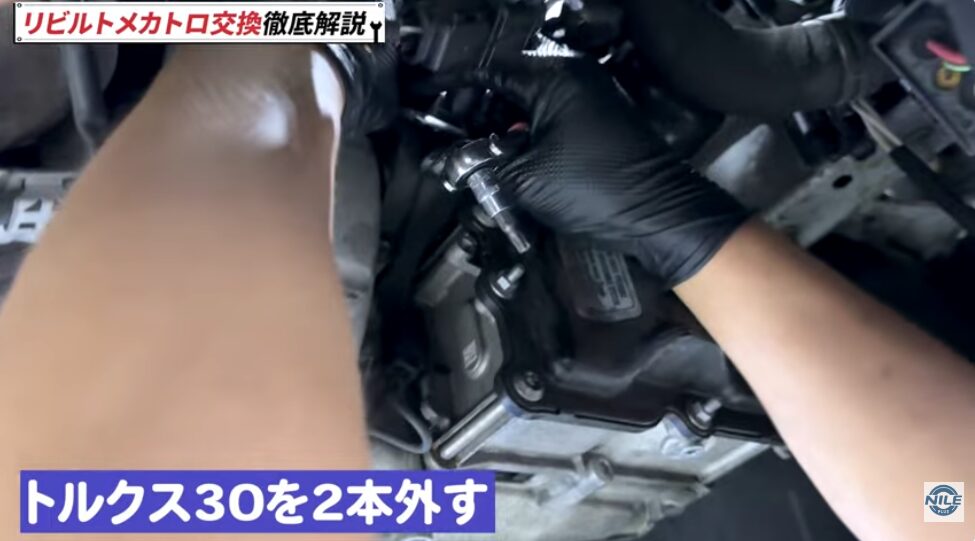

② 外装・ブラケット取り外し
- 配線
- ブラケット
- バッテリー周辺
を外して作業スペース確保。
③ K1 / K2カバー取り外し
👉 サービス位置を作る工程
④ セレクタ位置調整
ここ重要👇
「外せる位置」にギアを合わせる
👉 歯が見える位置が目安

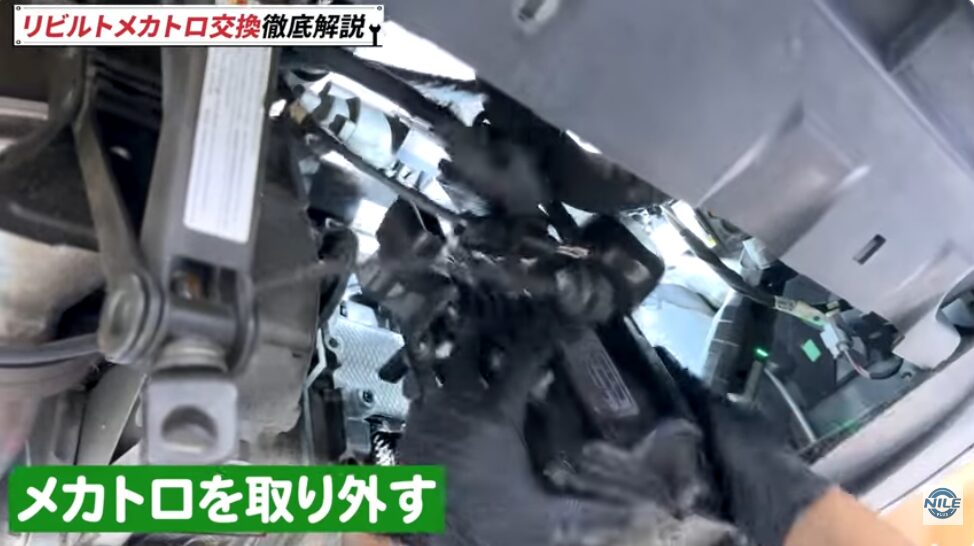

⑤ メカトロ取り外し
- T40ボルト6本
- 水平に抜く
👉 注意：残油があるので傾けるとアウト

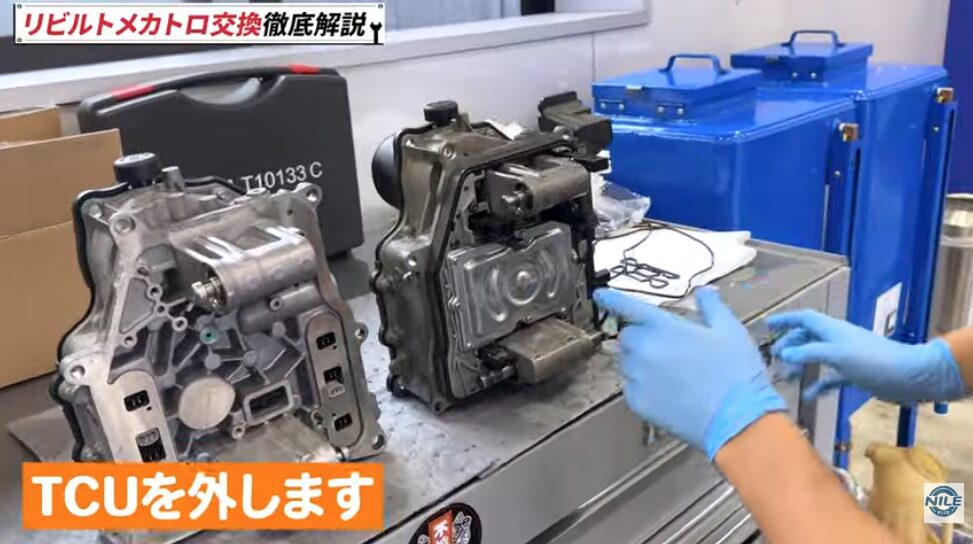

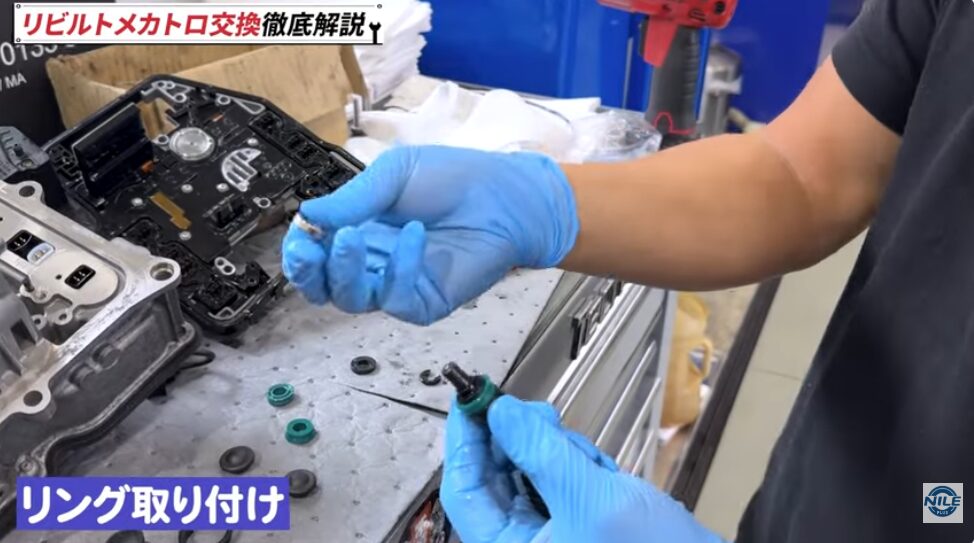

TCU移植

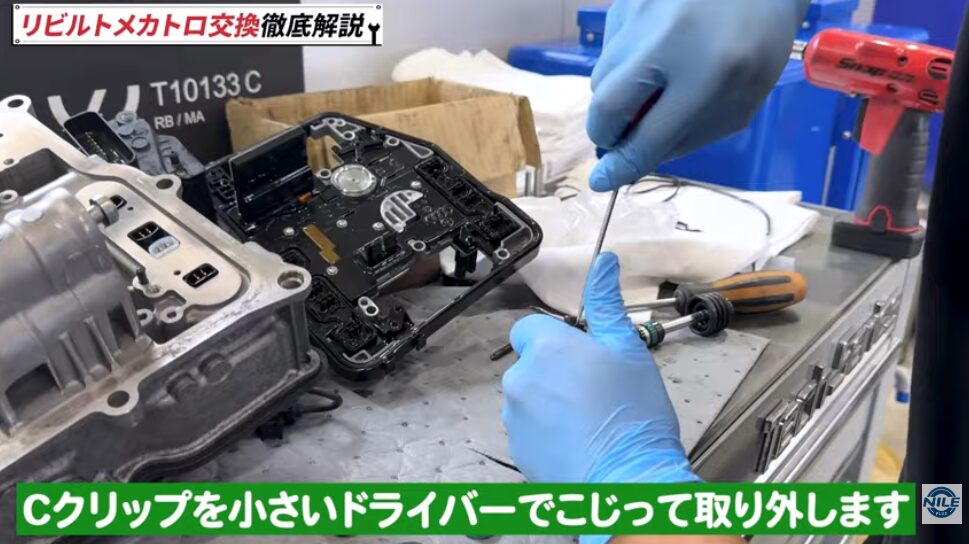

⑥ TCU取り外し
- T25ボルト
- こじりすぎ注意
⑦ ロッド・ブーツ移植
ここでミス多発👇
- 蛇腹の掛け忘れ
- ロッド位置ズレ
👉 地味だけど重要
組付け工程（核心）
⑧ メカトロオイル充填
- 約1L
- 潤滑目的
⑨ ガスケット交換
- 外周
- ソレノイド部
👉 再利用NG
⑩ TCU本締め
- 8Nm
最重要：位置合わせ
⑪ ピストン位置合わせ
ここが最大の山場👇

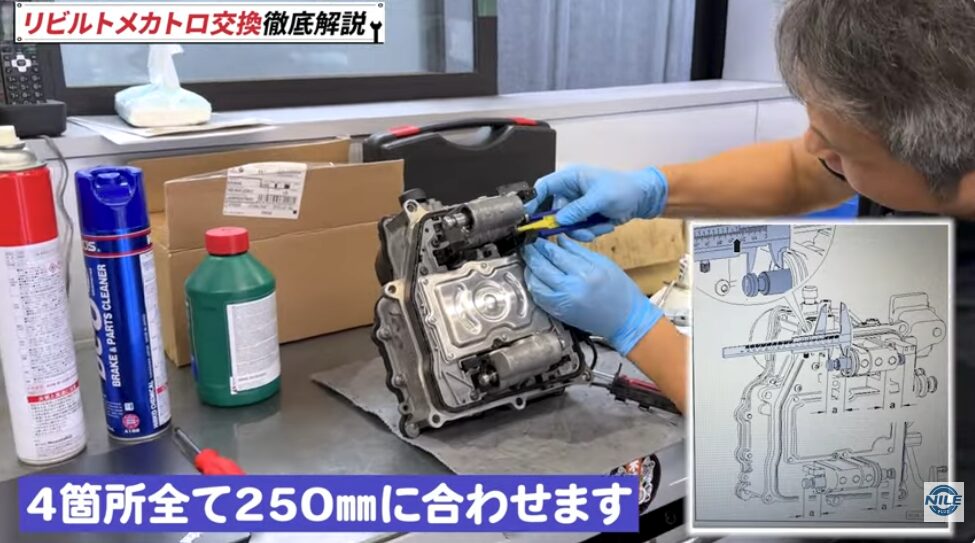

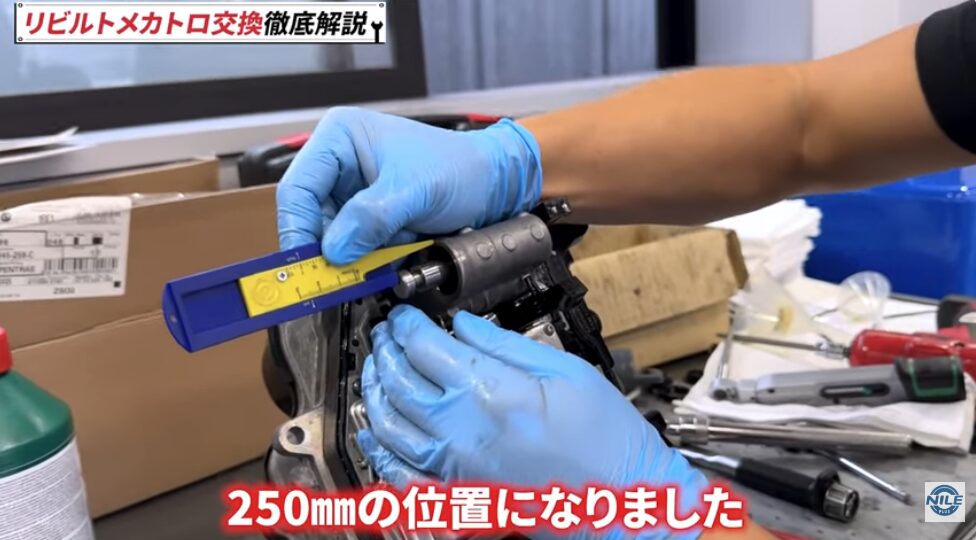

250mmジグで4点を正確に合わせる
⑫ シフトフォーク中立調整
- 全列ニュートラル
- 当たり面清掃
👉 これがズレると100％トラブル
組付け
⑬ メカトロ装着
- 並行に挿入
- ロッド押し込みながら
⑭ 本締め
- メカトロ固定：10Nm
⑮ オイル充填
- 約1.8L
- 上部から
始動チェック
正常
- ギア入る
- 異音なし
- スムーズ変速
NGパターン
- 入らない
- 警告
- 空転
👉 この場合：フォーク or ピストン位置ズレ
不動時のリカバリー
ポイント👇
- 250mm再調整
- フォーク中立確認
👉 ほぼこれで復帰可能
作業の本質
この作業の本質は👇
❌ NG思考
- ただ外して付ける
✅ 正解
機械的基準位置を合わせる作業
対応車種
DQ200搭載車👇
- Golf
- Polo
- Passat
- Audi各種
👉 幅広く対応
まとめ
今回のポイント👇
ナイルからひとこと
この作業、「なんとなく」でやると確実に詰みます
逆に言うと👇
理屈を理解すれば再現性の高い作業です。
